V sodobni proizvodnji so stroji za točkovno varjenje bistveni v avtomobilski industriji, industriji aparatov, elektroniki in kovinski industriji. Zvar je jedro točkovnih varilnih povezav, njegova kakovost pa neposredno vpliva na trdnost zvara, vzdržljivost in zanesljivost izdelka.
Razumevanje, kako nastanejo zvarni zrnci, obvladovanje ključnih parametrov in izvajanje učinkovite optimizacije procesa so ključnega pomena za izboljšanje učinkovitosti proizvodnje in zagotavljanje dosledne kakovosti.
Osnove tvorbe zvarnih zrn

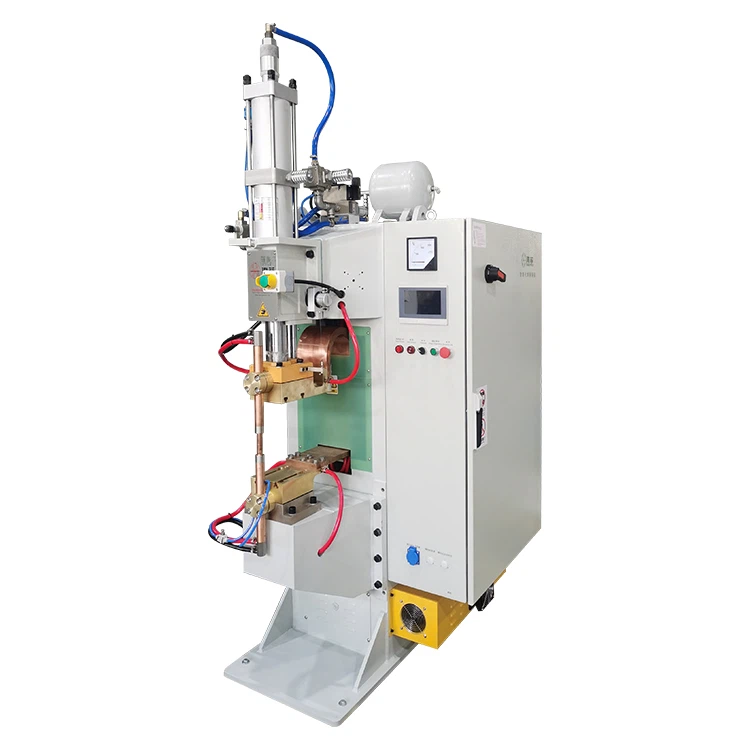

A stroj za točkovno varjenjetvori zvar z uporovnim segrevanjem in uporabljenim pritiskom, kar povzroči lokalno taljenje kovine. Postopek lahko razdelimo na tri stopnje:
1. Začetni kontakt in tlak elektrode
Elektrode vpnejo obdelovance, da zagotovijo polni površinski stik, kar stabilizira kontaktni upor in zmanjša napake pri varjenju.
Praktični nasveti za izvedbo:
- Za debele ali več{0}}plastne materiale povečajte pritisk elektrod za 15–20 % v primerjavi s tankimi ploščami.
- Redno preverjajte hidravlične ali pnevmatske sisteme, da vzdržujete tlak z natančnostjo ±5 %.
- Za majhne dele uporabite vpenjala, da preprečite premikanje, ki lahko povzroči -nesredinske zvare.
2. Lokalno taljenje
Električni tok, ki teče skozi obdelovance, ustvarja Joulovo toploto, ki tali kovino na kontaktni točki in tvori rastočo zvarno grudo. Velikost kepe je odvisna od toka, časa varjenja, premera elektrode in prevodnosti materiala.
Referenčni parametri (jeklo in bakrove zlitine):
| Material | Debelina | Priporočeni tok (A) | Čas varjenja (cikli) | Premer kepe (mm) |
|---|---|---|---|---|
| Jeklo | 1,0 mm | 7,500 | 20 | 4.0 |
| Jeklo | 2,0 mm | 10,000 | 25 | 6.0 |
| Bakrova zlitina | 1,0 mm | 12,000 | 25 | 3.5 |
| Bakrova zlitina | 2,0 mm | 15,000 | 30 | 5.0 |
Opomba: vrednosti so za referenco; prilagodite glede na model stroja za točkovno varjenje, premer elektrode in lastnosti materiala.
3. Hlajenje in strjevanje
Po varjenju se zrna hitro ohladi pod pritiskom elektrode, da nastane trden zvar. Hitrost ohlajanja vpliva na strukturo zrn; hitro ohlajanje proizvede gosto grudo z večjo trdnostjo.
Nasveti za izvedbo:
- Med ohlajanjem vzdržujte tlak elektrode, da preprečite krčenje ali povratni tok staljene kovine.
- Za natančne komponente razmislite o pomožnem hlajenju, kot je voda ali zrak, da zagotovite enakomerno strjevanje.
- Izogibajte se dolgim časom mirovanja med zvari, ki lahko povzročijo lokalno pregrevanje.
Ključni dejavniki, ki vplivajo na kakovost zvarnih zrn
Na kakovost kepice vpliva več dejavnikov. Njihov skrben nadzor zagotavlja dosledno učinkovitost varjenja.
Varilni tok in čas
- Prenizek tok ali kratek čas→ nepopolna zrna, šibak zvar.
- Previsok tok ali dolg čas→ prevelika kepa, preboj ali brizg.
Nasveti za izvedbo:
- Za natančen nadzor toka uporabite srednje{0}}frekvenčni inverterski stroj za točkovno varjenje.
- Vzdržujte tabelo parametrov za različne debeline in materiale za hitre prilagoditve.
- Izvedite poskusne zvare, da preverite premer kepe pred polno proizvodnjo.
Tlak elektrode
- Prenizko→ slab stik, neenakomerna zrna.
- Previsoko→ iztiskanje staljene kovine, manjši zvar.
Nasveti za izvedbo:
- Redno preverjajte hidravlične ali pnevmatske sisteme, da zagotovite stabilnost tlaka.
- Uporabite nastavljive elektrode za več-slojno varjenje, da zagotovite enakomerno porazdelitev sile.
- Zavarujte majhne dele z vpenjali, da preprečite premikanje.
Material in debelina
- Kovine z visoko prevodnostjo (baker, aluminij) zahtevajo večji tok.
- Debele plošče potrebujejo daljši čas varjenja, tanke plošče so nagnjene k-prežganju.
Nasveti za izvedbo:
- Prilagodite tok in čas glede na prevodnost materiala.
- Pri različnih kovinah uporabite stopenjski tlak ali uporabite več-impulzno varjenje, da preprečite napake.
Material in oblika elektrode
- Elektrode iz bakrove zlitine nudijo visoko toplotno prevodnost in učinkovito usmerjajo toploto.
- Stožčaste elektrode ustrezajo majhnim zvarom; ploščate elektrode ustrezajo večjim zvarom.
- Redno oblačite konice elektrod, da ohranite enakomerno velikost zvara.
Pogoste težave z zrnci zvara in rešitve
| Izdaja | Možen vzrok | Izvedbena rešitev |
|---|---|---|
| Nezadostna grudica | Nizek tok, kratek čas, slab stik z elektrodo | Povečajte tok ali čas, očistite površino elektrode, zagotovite pravilen stik |
| Oversized ali prodor | Prekomerni tok ali čas | Zmanjšajte tok ali čas; uporabite kratko{0}}impulzno ali segmentno varjenje za tanke pločevine |
| Var-izven sredine | Neenakomeren pritisk, neporavnanost elektrod | Prilagodite tlak in položaj elektrode; uporabite napeljave za stabilno pozicioniranje |
| Brizganje/oksidacija | Obrabljene elektrode, onesnažena površina | Obdelajte elektrode, očistite površino obdelovanca, po potrebi nanesite anti{0}}prevleko |
Metode spremljanja kakovosti:
- Destruktivno testiranje: preskusi luščenja ali nateznosti za oceno trdnosti zvara.
- Ne{0}}destruktivno spremljanje: analiza krivulje toka/napetosti ali infrardeče merjenje temperature za oceno tvorbe zrn v realnem-času.
Praktične strategije za optimizacijo tvorbe zvarnih zrn
1. Vzpostavite podrobno knjižnico parametrov
- Ustvarite tabelo priporočenih nastavitev za vsak material, debelino in položaj zvara.
- Hitro se obrnite na knjižnico za vsako proizvodno serijo, da zmanjšate čas poskusov-in-napak.
2. Vzdrževanje elektrod
- Preglejte elektrode na začetku vsake izmene, odstranite okside in brizganje zvara.
- Zamenjajte elektrode, ko obraba zmanjša premer konice za več kot ali enako 0,1 mm.
- Oblečite kote elektrod, da zagotovite enotno velikost zvara.
3.-Spremljanje procesa v realnem času
- Zabeležite tok, napetost in tlak elektrode za vsak zvar.
- Nastavite zgornje in spodnje meje z alarmi za takojšnje odkrivanje nepravilnosti.
4. Usposabljanje operaterja
- Izobraževanje osebja o načelih oblikovanja zvarnih zrn in prilagajanju parametrov.
- Izvedite demonstracijske zvare, ki kažejo, kako oceniti velikost grude in kakovost površine.
- Občasno ocenite doslednost operaterja in ohranjanje spretnosti.
5. Kalibracija opreme
- Vsako četrtletje kalibrirajte krmilne elemente varilnega stroja in tlačne sisteme.
- Preverite, ali se dejanska proizvodnja ujema z nastavljenimi parametri, da zagotovite ponovljivo kakovost zvara.
Zaključek
Zvar je temelj točkovnih varilnih povezav. Njegova kakovost je odvisna od toka, časa, tlaka elektrode, materiala in oblike elektrode. Z razumevanjem procesa oblikovanja, izvajanjem natančnih parametrov, vzdrževanjem elektrod in obdelovancev ter uporabo-nadzora v realnem času lahko proizvajalci dosežejo visoko-kakovostne in dosledne zvare.
Uporaba teh praktičnih strategij zmanjša predelavo, poveča učinkovitost proizvodnje in poveča zanesljivost izdelka, kar proizvajalcem daje konkurenčno prednost.
